回轉支承(轉盤軸承)的應用與選擇

   回轉支承(轉盤軸承)具有獨特的承載特性，通常用于起重機械、挖掘機、回轉 臺、風力發電機、望遠鏡和坦克炮塔等裝置上。通過加工方法的改進和設計理念的更新，當今的回轉支承可以應用于尺寸更小、更復雜和更精密的場合。

　　在機床行業中，標準結構的回轉支承采用高精度等級同時施加預載荷以消除間隙、降低振動?；剞D(zhuǎn)支承的徑向跳動和直徑公差范圍在千分之一到萬分之一英寸(2．54 tan)，結構緊湊、截面尺寸小，并 且直徑范圍可以小至50mm(這種類型回轉支承的鋼球尺寸比傳統上使用的重系列回轉支承的鋼球尺寸小)。這就促使設計者開始對傳統的回轉支承配置予以重新考慮。

一、回轉支承型號查詢方法，回轉支承型號劃分原理

（一) 回轉支承型號劃分及適應工況

1、四點接觸球轉盤軸承（外徑￠200mm-￠5000mm）

四點接觸球回轉支承原理

內外圈一般厚度比較厚，內部滾子的作用為了旋轉，軌道是深溝軌道，外部密封，四個點接觸，鋼球是整體硬鋼球，上部分安裝比較重型的機械部件，受力會傳遞到鋼球上。

因?yàn)樯喜拷?jīng)常會安裝尺寸大于回轉支承的部件，因此會產生傾覆力就是偏重的力，這會導致回轉支承受力成一定角度，分解出軸向受力。

另外軸向的旋轉也會增加軸向擠壓鋼球的力。因?yàn)槭芰Φ挠绊戜撉蚝蛙壍赖挠捕群筒牧暇头浅Ｖ匾?。特別是四個點接觸的地方盡量避免出現局部硬度不夠的情況。

單排四點接觸球式回旋支承可以同時承受軸向力、徑向力和傾翻力矩。應用范圍：回轉式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械。

2、雙排球角接轉盤軸承（外徑￠200mm--￠5000mm）

雙排異徑球式回旋支承開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向力和傾翻力矩。當徑向力大于0.1倍的軸向力時，滾道須特殊設計。雙排異徑球式回轉支承的軸向、徑向尺寸都比較大，結構緊固。

應用范圍：中等以上直徑的塔式起重機，汽車起重機等裝卸機械上。

3、交叉滾子轉盤軸承（外徑￠200mm-￠5000mm）

滾柱回轉支承原理

滾子柱回轉支承，接觸是線接觸，受力點在圓柱軸向上，徑向因?yàn)槭瞧矫嫒菀赘缮婊剞D(zhuǎn)支承的運動，因此經常會做成交叉滾柱的形式或者三排滾柱形式進行制約。

因此也限制了其靈活性，好處是無論哪個方向受力都會傳遞到滾柱的一條接觸線上，這樣就避免了局部點接觸可以更好的傳遞受力，也避免局部損壞導致失效。

單排交叉滾柱式回旋支承可以同時承受軸向力、傾翻力矩和較大的徑向力應用范圍：起重運輸，工程機械產品。

4、三排滾子轉盤軸承（外徑￠200mm-￠5000mm）

三排滾柱式回旋支承可以同時承受各種載荷，是四種產品中承載能力最大的一種，軸、徑向尺寸都較大，結構牢固應用范圍：斗輪式挖掘機、輪式起重機，船用起重機、港口起重機，鋼水運轉臺及大噸位汽車起重機等機械上。

5、輕型系列回旋支承

輕型系列回旋支承具有與普通回轉支承相同的結構形式，重量輕，轉動靈活。應用范圍：食品機械、灌裝機械而、環保機械等領域。

（二）、非標軸承

根據具體工況   客戶設計的尺寸大小      非標準件  同標準件加工工藝相同軸承。

(三)、特種專用軸承

根據用戶要求，采用不同材料、不同工藝加工制造的具有特種軸承。

回轉支承型號查詢方法

 01系列轉盤軸承

單排四點接觸球式轉盤軸承由內圈、外圈、鋼球、隔離塊四大部分組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力?；剞D(zhuǎn)式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。

02系列轉盤軸承

    雙排球式轉盤軸承有三個座圈，鋼球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向力和傾翻力矩。當徑向力大于0.1倍的軸向力時，滾道須特殊設計。雙排異徑球式回轉支承的軸向、徑向尺寸都比較大，結構緊固。特別適用于要求中等以上直徑的塔式起重機，汽車起重機等裝卸機械上。

11 系列轉盤軸承

    單排交叉滾柱式轉盤軸承，由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力、傾翻力矩和較大的徑向力，被廣泛地用于起重運輸，工程機械產品上。

13 系列轉盤軸承

    三排滾柱式轉盤軸承有三個座圈，上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定。能夠同時承受各種載荷，是四種產品中承載能力最大的一種，軸、徑向尺寸都較大，結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機，船用起重機、港口起重機，鋼水運轉臺及大噸位汽車起重機等機械上。　

輕型系列轉盤軸承

    輕型轉盤軸承具有與普通回轉支承相同的結構形式，重量輕，轉動靈活。廣泛應用于食品機械、灌裝機械、環保機械等領域。

HS 系列轉盤軸承

    單排四點接觸球式轉盤軸承由兩個座圈組成，結構緊湊、鋼球與圓弧滾道四點接觸。主要用于汽車起重機、塔式起重機、挖掘機、打樁機、工程作業車、雷達掃描設備等承受傾翻力矩、垂直軸向力、水平傾向力作用的機械上。　

HJ 系列轉盤軸承

    單排交叉滾柱式轉盤軸承，由兩個座圈組成，結構緊湊、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛地用于其中運輸、工程機械產品上。

回轉支承(轉盤軸承)的應用與選擇

   回轉支承(轉盤軸承)具有獨特的承載特性，通常用于起重機械、挖掘機、回轉 臺、風力發電機、望遠鏡和坦克炮塔等裝置上。通過加工方法的改進和設計理念的更新，當今的回轉支承可以應用于尺寸更小、更復雜和更精密的場合。

　　在機床行業中，標準結構的回轉支承采用高精度等級同時施加預載荷以消除間隙、降低振動。回轉支承的徑向跳動和直徑公差范圍在千分之一到萬分之一英寸(2．54 tan)，結構緊湊、截面尺寸小，并 且直徑范圍可以小至50mm(這種類型回轉支承的鋼球尺寸比傳統上使用的重系列回轉支承的鋼球尺寸小)。這就促使設計者開始對傳統的回轉支承配置予以重新考慮。

　　用于承受徑向、軸向和力矩載荷的吊桿柱軸承，其安裝配置采用兩套球或滾子回轉支承沿軸間隔設置這種配置形式是通過將2套回轉支承在 軸上較遠距離設置來獲得更高的力矩載荷能力。但是，對于這樣的配置，由于空間上的限制和安裝的復雜性，難以適應新的應用場合，而這正是回轉支承的優勢所在。采用1套回轉支承代替2套回轉支承不 僅可以降低裝置的高度，還可以簡化組件結構，因此，回轉支承特別適用于工業自動化中的新型操縱裝置上。

　　回轉支承的正確選擇取決于載荷、剛度、轉速、尺寸和旋轉靈活性等諸要求。用戶與回轉支承制造商共同對設計目標和回轉支承適用性進行探討，有助于在成本最低和保證無故障工作的前提下，使系統的性能達到最優。

　　即使沒有過去的經驗可以借鑒，比較好的設計選擇還是1套四點接觸球回轉支承。交叉的接觸角形成了一個較大的有效節圓直徑以抵消傾覆力矩的作用。此外，采用大尺寸的單套回轉支承，可以使球與溝道的接觸線通過回轉支承內孔的中心。這樣可以簡化整體設計、改善外形并起到保護零件的作用。雖然四點接觸球回轉支承已經在諸如起重機、反向鏟、挖掘機等建筑機械裝置上使用多年，但是這些軸承同樣也廣泛應用于特殊的機械裝置上。這些裝置包括機器人、提升回轉仨、機車和雷達底座等。

　　通常載荷容量是選擇回轉支承截面尺寸和直徑的 決定性因素，但其他參數則決定了選擇哪種回轉支承類型最佳。

二、熱門機械設備使用回轉支承說明，相關型號介紹

供應風葉車，風電運輸電，風葉運輸電回軒支承011.60.2800F

風電運輸車/風葉車/風葉運輸車做的配套用回轉支承/轉盤軸承，此種車輛是用來運輸風電變漿及偏航風葉，為了適應在各種公路運輸（環境比較惡劣的道路），比如深山老林，風葉比較大，車輛要越過很多障礙物，就需要風葉隨時隨地的能變換角度，姿勢，來隨車越過障礙！

供應液壓軸線車、狼狽車，風葉設備運輸車回轉支承（轉盤軸承）

供應特種車輛用回轉支承/轉盤軸承011.60.2800F,，炮車用回轉支承/轉盤軸承011.60.2800F，狼狽車用回轉支承/轉盤軸承011.60.2800F，風葉車用回轉支承/轉盤軸承011.60.2800F，風電運輸車用回轉支承/轉盤軸承011.60.2800F，風電葉片運輸車用回轉支承/轉盤軸承011.60.2800F，山地風葉車用回轉支承/轉盤軸承011.60.2800F，山地風葉運輸車用回轉支承/轉盤軸承011.60.2800F，山地風葉運輸裝置用回轉支承/轉盤軸承011.60.2800F，風電葉片山地運輸裝置用回轉支承/轉盤軸承011.60.2800F，風葉上山裝置用回轉支承/轉盤軸承011.60.2800F，等各種特種車輛用回轉支承

環保水下設備、食品設備專用不銹鋼材料回轉支承/轉盤軸承

分段大回轉支承/轉盤軸承/大齒圈

機器人、自動化機床、航天通訊、太陽能等根據不同工況選型不同再次不一一陳述！

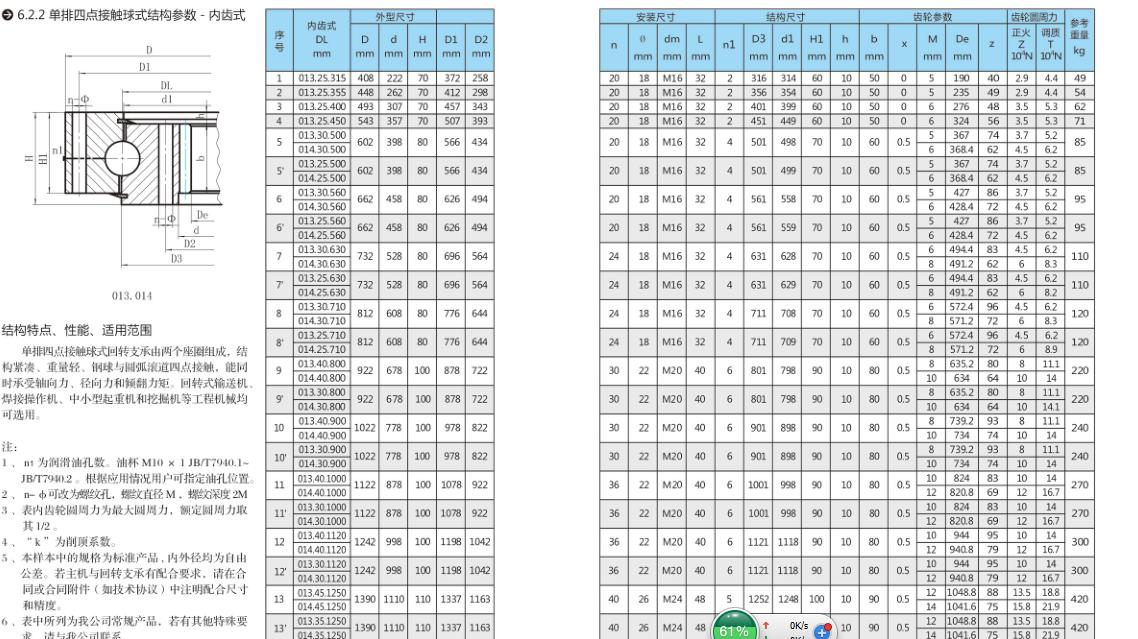

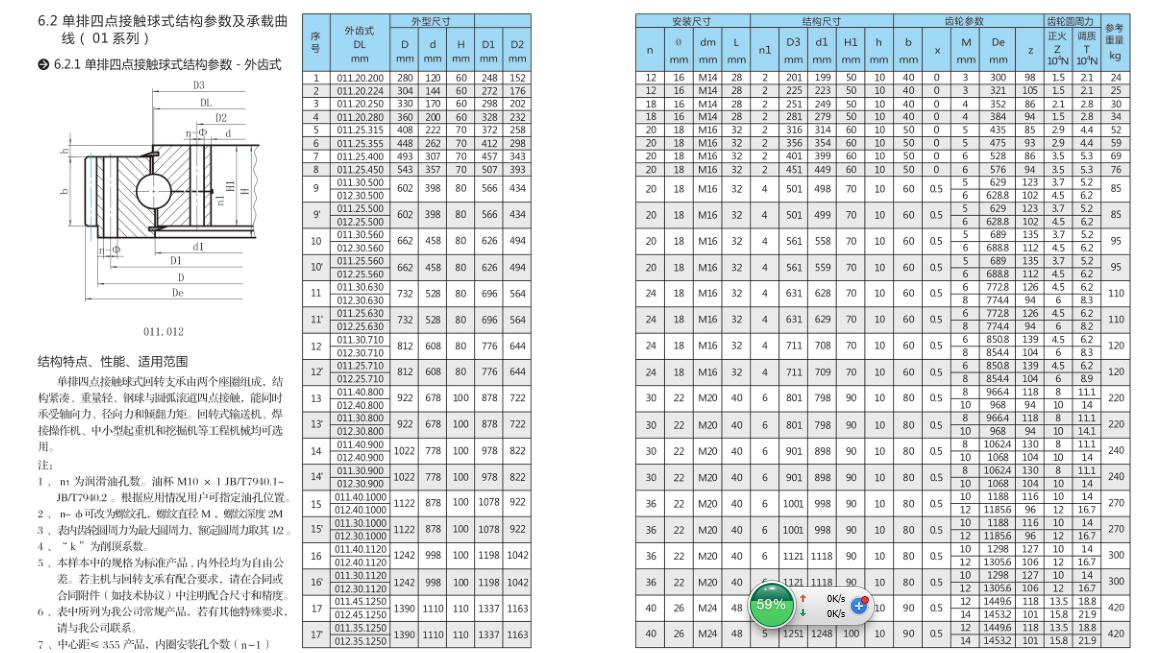

三、回轉支承選型表

江蘇雙正機械有限公司

回轉驅動裝置選型推薦表
