隨著機械行業的發展需求，目前冶金機械設備上面也大量采用了回轉支承（轉盤軸承）當作關節旋轉裝置，像冶金起重機、鋼包回轉臺等機械設備上面采用了回轉支承。那么對冶金機械上面的回轉支承選用型號該怎么計算呢，下面小編來幫大家解析一下。

1. 冶金機械回轉支承(轉盤軸承)選型計算方法

冶金起重機上面使用的回轉支承，采用的是單排球式回轉支承，計算方法為：

1、計算額定靜容量

Co = f ·D·d

式中：Co ——額定靜容量，N

f ——靜容量系數，110 N / mm2

D ——滾道中心直徑，mm

d ——鋼球公稱直徑，mm

2、根據組合后的外載荷，計算當量軸向載荷

Cp = P + 4370 M／D + 3.44 Fr

式中：Cp ——當量軸向載荷，N

M ——總傾覆力矩，N·m

P ——總軸向力，N

Fr——總徑向力， N

3、計算安全系數

fs = Co / Cp

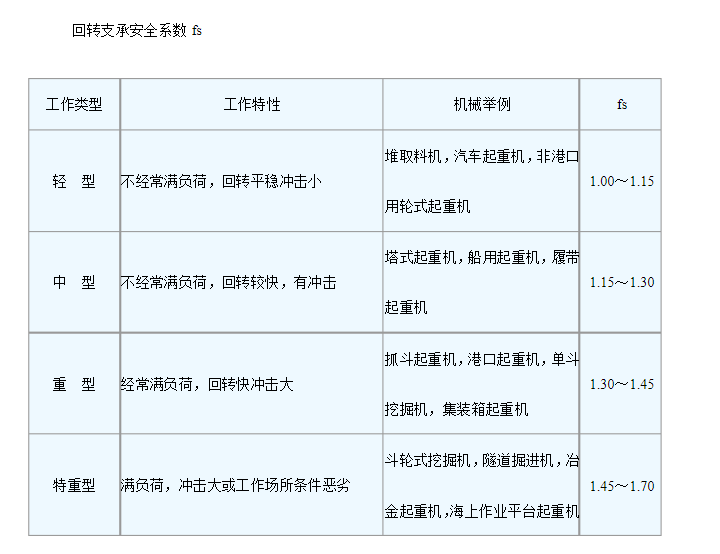

式中：fs值可按表1所示選取。

2、冶金機械設備鋼包回轉臺，大多采用的是三排滾柱式回轉支承

三排滾柱式回轉支承計算方式為：

1、計算額定靜容量

Co = f ·D·d

式中：Co ——額定靜容量，N

f ——靜容量系數，147 N / mm2

D ——滾道中心直徑，mm

d ——上排滾柱直徑，mm

2、根據組合后的外載荷，計算當量軸向載荷

Cp = P + 4500 M／D

式中：Cp ——當量軸向載荷，N

M ——總傾覆力矩，N·m

P ——總軸向力， N

3、計算安全系數

fs = Co / Cp

式中：fs值可按表1所示選取。

2. 螺栓承載能力驗算

   ⑴把回轉支承所受的最大載荷（沒有乘靜態安全系數FS）作為選螺栓的載荷

    ⑵查對載荷是否落在所需等級螺栓螺栓等級螺栓極限負荷曲線圖下。

對于連續運轉的、高速回轉和其他對回轉支承的壽命有具體要求的運用場合，請與我公司聯系，江蘇雙正機械有限公司是一家集研發、設計、制造為一體的回轉支承生產廠家。我公司生產的回轉支承在冶金機械設備上面運用很多。在國內各大冶金機械設備企業都備受好評。因為專業所以才高端。
