三排柱式回轉支承(13系列)

發布時間：2016-09-18

三排柱式回轉支承(13系列)

無齒式

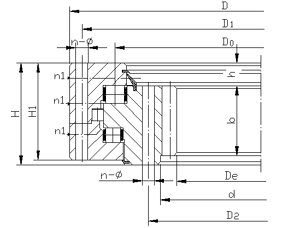

外齒式

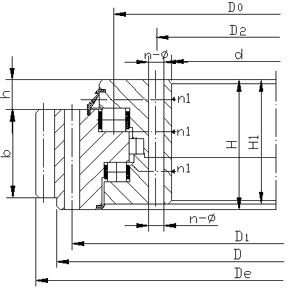

內齒式


	(1)--回轉支承結構型式 13：三排滾柱式 (2)--傳動型式代號 0：無齒式，1：小模數外齒式 2：大模數外齒式，3：小模數內齒式 4：大模數外齒式 (3)--上排滾動體直徑，mm (4)--上排滾道中心直徑，mm (5)--安裝配合型式代號 0：標準型無止口，1：標準型有止口	2：特殊型 (6)--安裝孔型式代號 0：內、外圈安裝孔均為通孔 1：內、外圈安裝孔均為螺孔 2：外圈安裝孔為通孔，內圈為螺孔 3：外圈安裝孔為螺孔，內圈為通孔型號標記示例：三排柱式，小模數內齒，內外圈螺孔連接，主滾道中心直徑為1600mm，滾動體組合40/32/25，標準型有止口的回轉支承，產品型號標記如下：回轉支承133.40.1600.11 JB/T2300-99

三排柱式回轉支承基本參數（13系列）JB/T2300-1999基本參數(13三排柱式系列)

序號	基本型號			外形尺寸			安裝尺寸						結構尺寸			齒輪參數			外齒參數		內齒參數		參考重量 kg
	無齒式	外齒式	內齒式	D	d	H	D₁	D₂	n	通孔	螺蚊孔		n₁	H₁	h	b	x	m	D_e	Z	D_e	Z
										0型	1,2,3型
										φ	φ	T
1	130.25.500	131.25.500	133.25.500	634	366	148	598	402	24	18	M16	32	4	138	32	80	+0.5	5	664	130	337	68	224
1	130.25.500	132.25.500	134.25.500	634	366	148	598	402	24	18	M16	32	4	138	32	80	+0.5	6	664.8	108	338.4	57	224
2	130.25.560	131.25.560	133.25.560	694	426	148	658	462	24	18	M16	32	4	138	32	80	+0.5	5	724	142	397	80	240
2	130.25.560	132.25.560	134.25.560	694	426	148	658	462	24	18	M16	32	4	138	32	80	+0.5	6	724.8	118	398.4	67	240
3	130.25.630	131.25.630	133.25.630	764	496	148	728	532	28	18	M16	32	4	138	32	80	+0.5	6	808.8	132	458.4	77	270
3	130.25.630	132.25.630	134.25.630	764	496	148	728	532	28	18	M16	32	4	138	32	80	+0.5	8	806.4	98	459.2	58	270
4	130.25.710	131.25.710	133.25.710	844	576	148	808	612	28	18	M16	32	4	138	32	80	+0.5	6	886.8	145	536.4	90	300
4	130.25.710	132.25.710	134.25.710	844	576	148	808	612	28	18	M16	32	4	138	32	80	+0.5	8	886.4	108	539.2	68	300
5	130.32.800	131.32.800	133.32.800	964	636	182	920	680	36	22	M20	40	4	172	40	120	+0.5	8	1006.4	123	595.2	75	500
5	130.32.800	132.32.800	134.32.800	964	636	182	920	680	36	22	M20	40	4	172	40	120	+0.5	10	1008	98	594	60	500
6	130.32.900	131.32.900	133.32.900	1064	736	182	1020	780	36	22	M20	40	4	172	40	120	+0.5	8	1102.4	135	691.2	87	600
6	130.32.900	132.32.900	134.32.900	1064	736	182	1020	780	36	22	M20	40	4	172	40	120	+0.5	10	1108	108	694	70	600
7	130.32.1000	131.32.1000	133.32.1000	1164	836	182	1120	880	40	22	M20	40	5	172	40	120	+0.5	10	1218	119	784	79	680
7	130.32.1000	132.32.1000	134.32.1000	1164	836	182	1120	880	40	22	M20	40	5	172	40	120	+0.5	12	1221.6	99	784.8	66	680
8	130.32.1120	131.32.1120	133.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	172	40	120	+0.5	10	1338	131	904	91	820
8	130.32.1120	132.32.1120	134.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	172	40	120	+0.5	12	1341.6	109	904.8	76	820
9	130.40.1250	131.40.1250	133.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	210	50	150	+0.5	12	1509.6	123	988.8	83	1200
9	130.40.1250	132.40.1250	134.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	210	50	150	+0.5	14	1509.2	105	985.6	71	1200
10	130.40.1400	131.40.1400	133.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	210	50	150	+0.5	12	1665.6	136	1144.8	96	1300
10	130.40.1400	132.40.1400	134.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	210	50	150	+0.5	14	1663.2	116	1139.6	82	1300
11	130.40.1600	131.40.1600	133.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	210	50	150	+0.5	14	1873.2	131	1335.6	96	1520
11	130.40.1600	132.40.1600	134.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	210	50	150	+0.5	16	1868.8	114	1334.4	84	1520
12	130.40.1800	131.40.1800	133.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	210	50	150	+0.5	14	2069.2	145	1531.6	110	1750
12	130.40.1800	132.40.1800	134.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	210	50	150	+0.5	16	2076.8	127	1526.4	96	1750
13	130.45.2000	131.45.2000	133.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	219	54	160	+0.5	16	2300.8	141	1702.4	107	2400
13	130.45.2000	132.45.2000	134.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	219	54	160	+0.5	18	2300.4	125	1699.2	95	2400
14	130.45.2240	131.45.2240	133.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	219	54	160	+0.5	16	2556.8	157	1926.4	121	2700
14	130.45.2240	132.45.2240	134.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	219	54	160	+0.5	18	2552.4	139	1933.2	108	2700
15	130.45.2500	131.45.2500	133.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	219	54	160	+0.5	18	2822.4	154	2185.2	122	3000
15	130.45.2500	132.45.2500	134.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	219	54	160	+0.5	20	2816	138	2188	110	3000
16	130.45.2800	131.45.2800	133.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	219	54	160	+0.5	18	3110.4	170	2491.2	139	3400
16	130.45.2800	132.45.2800	134.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	219	20	160	+0.5	3116	153	2488	125		3400
17	130.50.3150	131.50.3150	133.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	258	65	180	+0.5	20	3536	174	2768	139	5000
17	130.50.3150	132.50.3150	134.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	258	65	180	+0.5	22	3537.6	158	2758.8	126	5000
18	130.50.3550	131.50.3550	133.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	258	65	180	+0.5	20	3936	194	3168	159	5600
18	130.50.3550	132.50.3550	134.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	258	65	180	+0.5	22	3933.6	176	3154.8	144	5600
19	130.50.4000	131.50.4000	133.50.4000	4282	3718	270	4192	3808	80	45	M42	84	8	258	65	180	+0.5	22	4395.6	197	3116.8	165	6400
19	130.50.4000	132.50.4000	134.50.4000	4282	3718	270	4192	3808	80	45	M42	84	8	258	65	180	+0.5	25	4395	173	3610	145	6400
20	130.50.4500	131.50.4500	133.50.4500	4782	4218	270	4692	4308	80	45	M42	84	8	258	65	180	+0.5	22	4901.6	220	4122.8	188	7100
